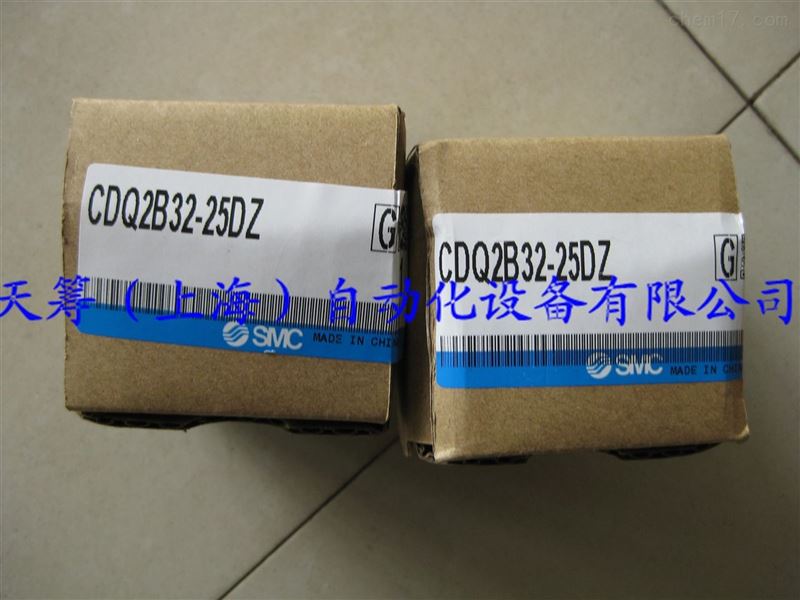

SMC氣缸CDQ2B32-25DZ
| CQ2 Z 系列 薄型氣缸：標準型/單桿雙作用 | - | 詳細 |
●節省空間氣缸，薄形、裝置緊湊型設計
●可在4面安裝小型磁性開關 ( Φ12到Φ25的是兩面)
●磁性開關不突出表面
●新追加雙耳環型、小型腳座型
●質量：減少5%到13%(和以前的CQ2系列相比)
●安裝螺絲同捆，設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)
●帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
| 字段描述 | 字段取值 | 取值描述 |
| 內置磁環 | D | 內置磁環 |
| 安裝方式 | B | 通孔式(標準) |
| 形式 | - | 氣壓式 |
| 缸徑 | 32 | 缸徑 32mm |
| 通口螺紋的種類 | - | Rc/M螺紋 |
| 氣缸行程 | 25 | 氣缸行程 25mm |
| 雙行程標記 | - | 無雙行程標記 |
| 氣缸行程2 | - | 無氣缸行程2 |
| 缸體可選項 | - | 標準(桿端內螺紋) |
| 磁性開關安裝槽 | Z | Φ12-Φ25 2面/Φ32-Φ100 4面 |
| 安裝螺釘同包 | - | 無安裝螺釘 |
| 桿端安裝件 | - | 無 |
| 磁性開關型號 | - | 無磁性開關 |
| 磁性開關個數 | - | 2個 或 無 |
| 訂制規格 | - | 標準 |
SMC氣缸CDQ2B32-25DZ
CQ2 Z系列
CQ2B40-10DZ
CQ2B50-10DZ
CQ2B40-5SZ
CQ2B32R-30DZ
CQ2B32R-30DZ
CQ2B32-10DZ
CQ2B160-75DCZ
CQ2A80-200DCMZ
描述 CQ2 Z 系列 薄型氣缸：標準型/單桿雙作用
-
詳細
●節省空間氣缸，薄形、裝置緊湊型設計
●可在4面安裝小型磁性開關 ( Φ12到Φ25的是兩面)
●磁性開關不突出表面
●新追加雙耳環型、小型腳座型
●質量：減少5%到13%(和以前的CQ2系列相比)
●安裝螺絲同捆，設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)
●帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 字段取值 取值描述
內置磁環 D 內置磁環
安裝方式 B 通孔式(標準)
形式 - 氣壓式
缸徑 32 缸徑 32mm
通口螺紋的種類 - Rc/M螺紋
氣缸行程 25 氣缸行程 25mm
雙行程標記 - 無雙行程標記
氣缸行程2 - 無氣缸行程2
缸體可選項 - 標準(桿端內螺紋)
磁性開關安裝槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安裝螺釘同包 - 無安裝螺釘
桿端安裝件 - 無
磁性開關型號 - 無磁性開關
磁性開關個數 - 2個 或 無
訂制規格 - 標準
在庫類似品 無 詳細
注意事項
關于中間行程氣缸
● XB10：用 缸體來對應行程。
例：CQ2B32-57DZ-XB10（使用57行程的 缸筒）
● XB10A：在比行程長的缸筒（55,60,65,70,80,85,90,95）中加裝隔板來對應。
例：CQ2B32-57DZ-XB10A（在60行程的 缸筒中加裝3mm的隔板）
● 標準型號中的中間行程：在比行程長的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加裝隔板來對應。
例：CQ2B32-57DZ（在75行程的 缸筒中加裝18mm的隔板）
同樣的中間行程，根據中間行程類型的不同，氣缸尺寸也會不同。實際選型時請注意。
